适用射频芯片方案
- PAN3060
- PAN3029
- PAN3031
- PAN3028
理论分析

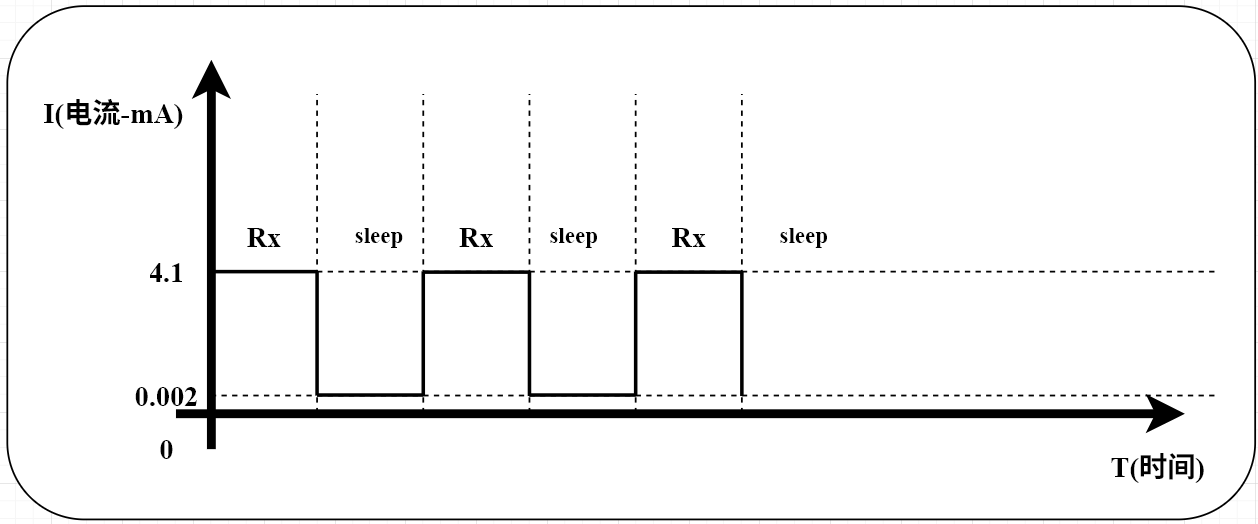

PAN3060/PAN3029射频芯片接收状态的电流功耗大概4.7mA(DCDC模式)/9.1mA(LDO模式)，如果需要降低整体功耗，只能通过间歇性的休眠唤醒来降低平均功耗，如下：
软件控制
Rx阶段的控制可以通过两种方式实现，CAD功能对接收灵敏度有衰减，所以不建议使用：
- 1、CAD功能
- 2、Rx TimeOut，推荐优先使用该方案
Rx TimeOut实现
调用函数uint32_t rf_enter_single_timeout_rx(uint32_t timeout)，推荐timeout时间30ms以上，等待如果产生了REG_IRQ_RX_TIMEOUT中断后，表示没有收到有效数据，则可以调用uint32_t rf_sleep(void)进入休眠，如果这时有发送端正发送数据，则会产生REG_IRQ_RX_DONE中断，不会触发REG_IRQ_RX_TIMEOUT中断，处理完接收数据后，又可以进入休眠。
不管是通过CAD方式还是Rx TimeOut方式实现，都需要发送端配合使用。发送端的前导时间需覆盖一个Rx+sleep的周期时间，如果sleep时间越长，发送端的前导时间就越长。
注意事项
- 说明中提到的函数不一定是对应芯片方案的，需自行找到对应驱动的功能函数来使用
