Si4463\Si4438自定义射频参数源码修改

Viewed 11

demo程序默认是通过查表的方式调用固定的几组配置参数,如果用户需要其他的射频参数可以通过以下方式自行生成。

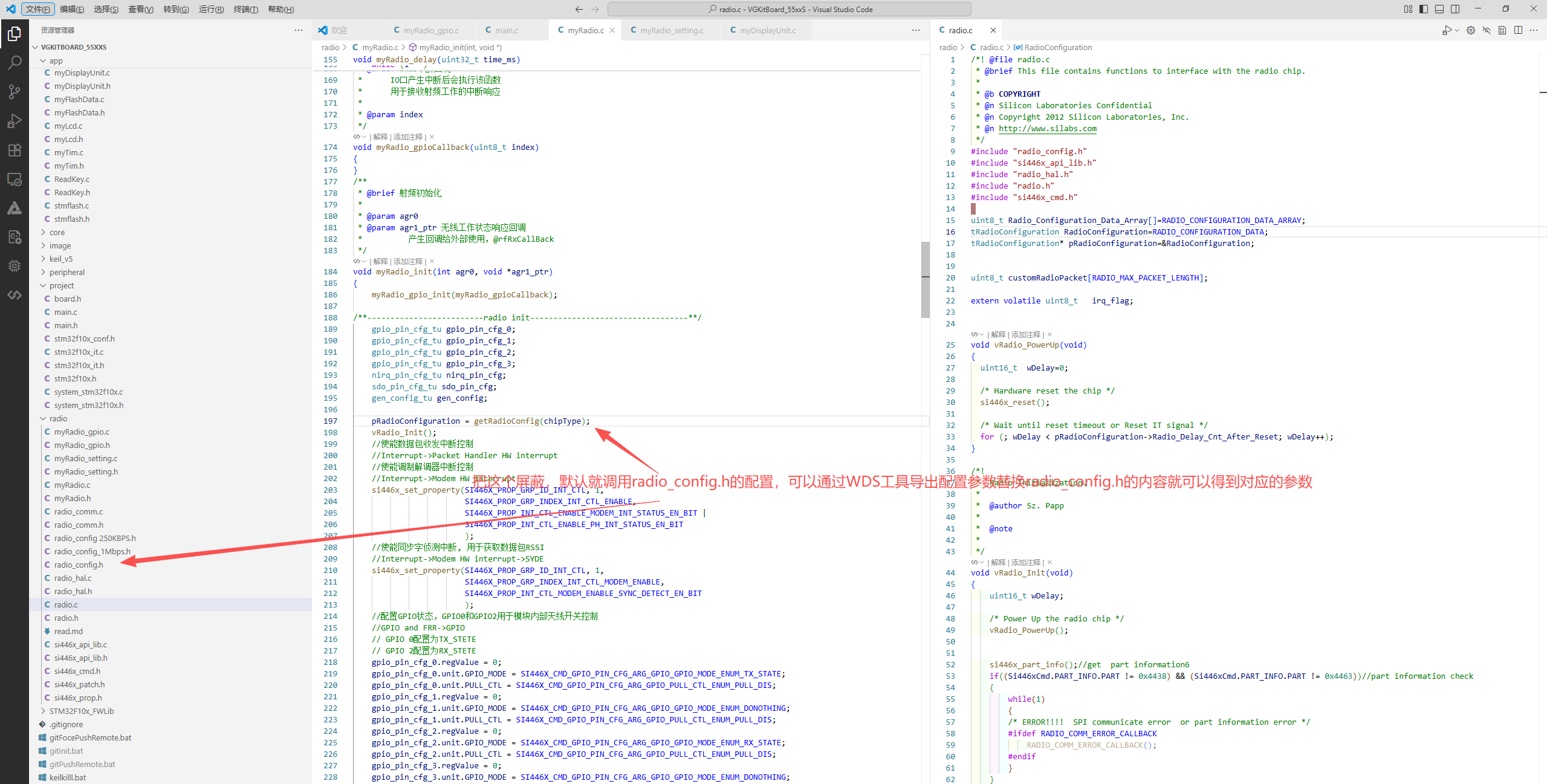

一、源码修改

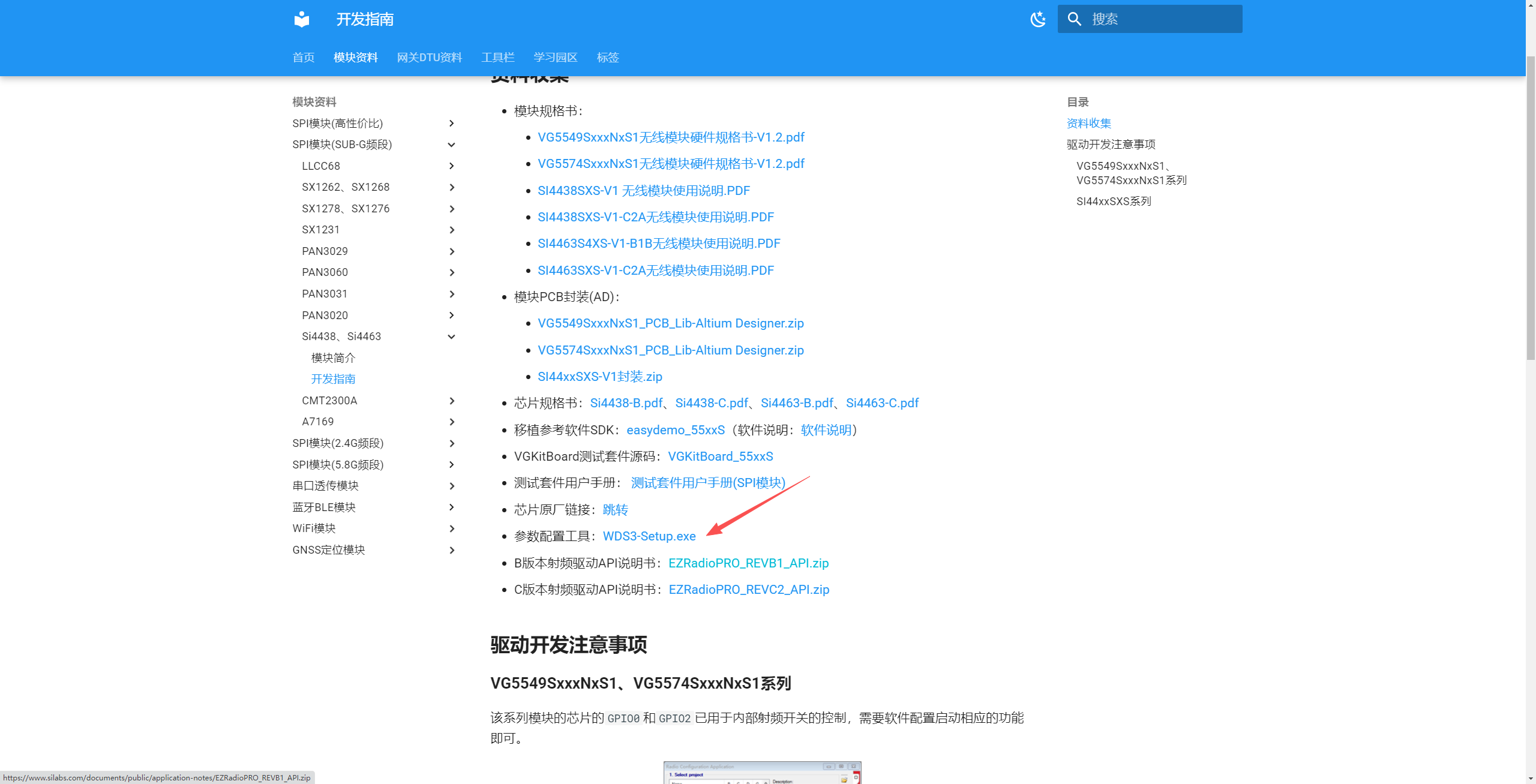

二、芯片原厂配置工具WDS3

http://doc.cloudpeaks.cn/module/spi/Si44xx/software/#_1


三、配置工具WDS3使用注意事项

一些参数需要配合模块硬件来设置

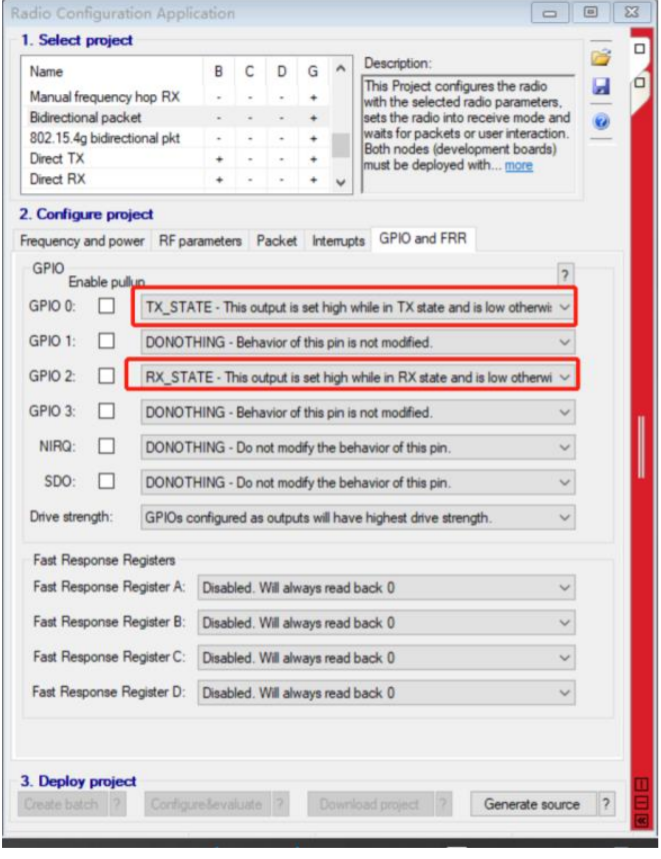

  1. 射频开关控制
    射频芯片的 GPIO0 和 GPIO2在本模组内部已用于射频开关的状态控制,在用 WDS3 生成配置
    文件时,需将这 2 个 IO 口的工作模式配置如下

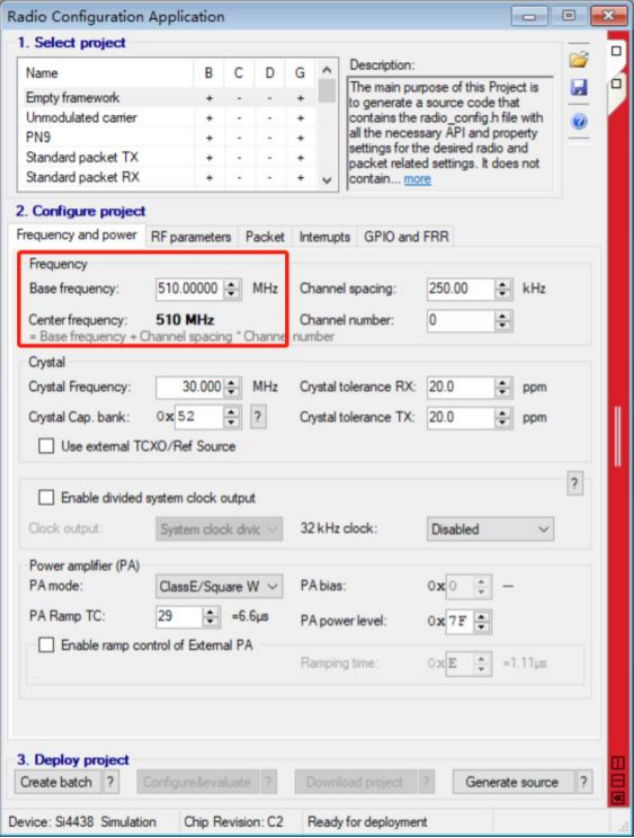

  2. 基准频率设置
    射频模组都会有一段适用的频段范围,该配置需要根据具体模块的匹配电路选择,只有选择
    正确的频段范围,射频模组才能发挥最佳的性能。一般分为:315频段、433 频段、490 频段、868频段、915 频段。

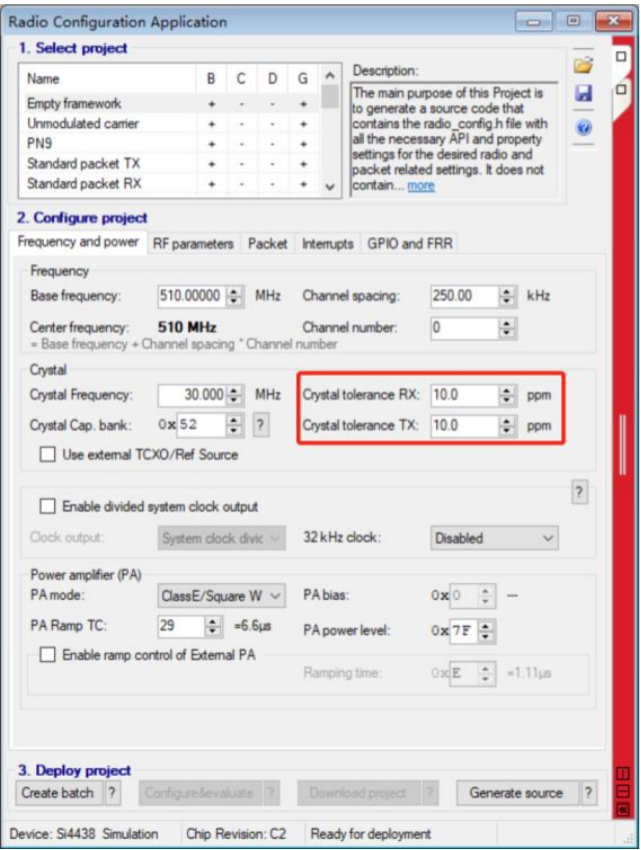

  3. 晶体的精度
    该系列模组使用的晶体的容差都是 10ppm,该参数回直接影响中心频点的准确性和接收灵敏
    度,从而影响整体的通讯距离。

四、WDS操作说明

  1. 开启 WDS3 软件,选择好所用芯片,如下所示
    请注意选择对应版本。

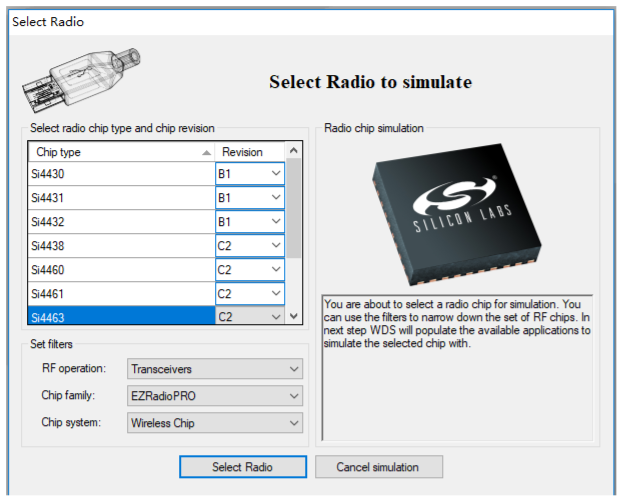

  2. 点击 Select Radio
    进入如下界面

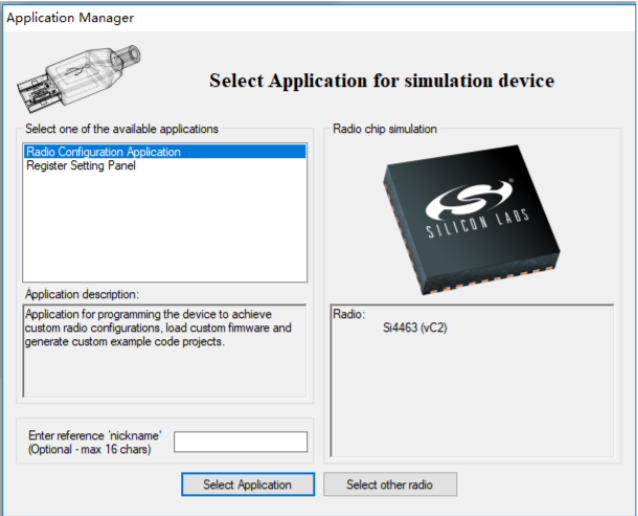

  3. 点击 Select Application 进入如下界面

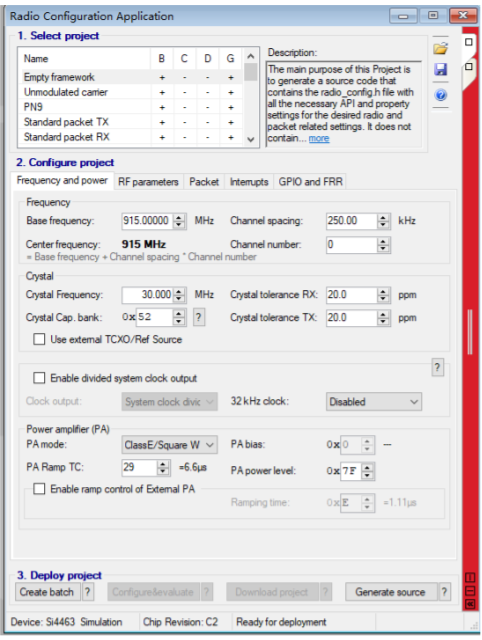

    • 可以设置中心频点
    • 无线调制速率
    • IO口功能
    • 数据包模式
    • 中断信号
    • 其他
