首先需要区分两个关键术语：

LoRa：一种物理层调制技术，由 Semtech 公司开发。它采用扩频技术，具有远距离、低功耗、强抗干扰的特性。
LoRaWAN：建立在 LoRa 物理层之上的媒体访问控制层协议，由 LoRa 联盟制定。它定义了网络的系统架构、通信协议、安全机制等，确保大量终端设备能有序、安全地与网络服务器通信。

简单比喻：LoRa 是高效的“快递运输车”，而 LoRaWAN 是整个“快递公司的运营网络”，包括分拣中心、路线规划、签收规则等。

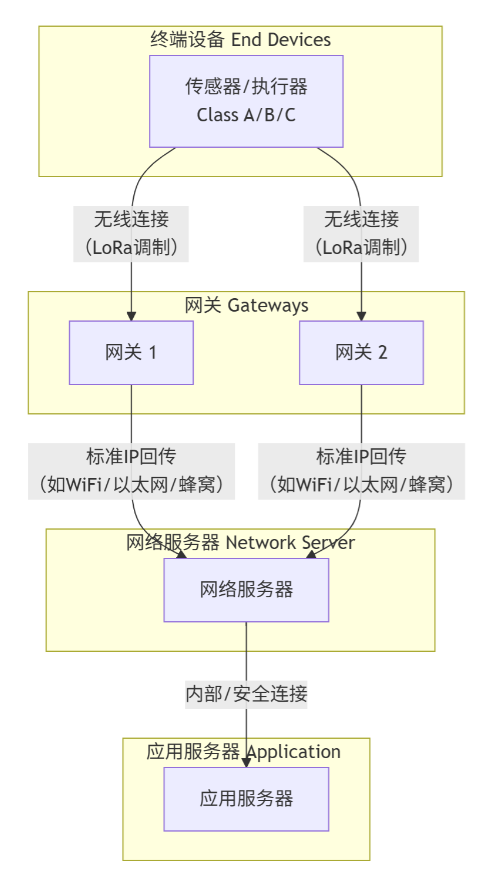

一个典型的 LoRaWAN 网络包含四个主要部分，呈星形拓扑结构：

终端设备
- 通常是传感器或执行器（如温湿度计、开关）。
- 通过 LoRa 射频模块与网关通信。
- 根据通信模式分为 Class A, B, C 三类（见下文详解）。
网关
- 透明中继，负责接收所有终端设备的 LoRa 射频信号。
- 将 LoRa 数据包解调后，通过标准 IP 网络（以太网、4G/5G 等）转发给网络服务器。
- 网关本身是“哑”设备，不做数据处理，只是通道。一个终端的数据可被多个网关同时收到，实现空间分集，提高可靠性。
网络服务器
- 网络的“大脑”，核心管理单元。
- 主要功能：
  - 去重：处理来自多个网关的同一数据包。
  - 自适应数据速率：根据终端信号质量和距离，动态调整其传输速率（ADR）。
  - 安全验证：处理网络层安全。
  - 路由：将数据转发到正确的应用服务器。
应用服务器
- 负责处理应用层数据。
- 主要功能：
  - 解密应用层载荷。
  - 解析和执行具体的应用逻辑。
  - 可能通过下行链路向终端发送控制指令。

为了满足不同应用场景的功耗和延迟需求，LoRaWAN 定义了三种设备类型：

类别	工作原理	功耗	延迟	典型应用
Class A	最基础、最低功耗。 1. 设备发送数据后，开启两个短暂接收窗口。 2. 服务器只能在这两个窗口期内下发指令。 3. 其余时间深度睡眠。	最低	下行延迟高（需等待设备下次上报）	大多数传感器：水表、气表、环境监测。
Class B	在A类基础上增加周期性接收窗口。 1. 设备定期（如每128秒）开启一个额外接收窗口。 2. 网关会同步发送信标，告知设备何时可接收。	中等	下行延迟中等（可预测）	需要定期接收指令的设备：智能路灯、定时控制的灌溉器。
Class C	持续接收模式（发送间歇除外）。设备几乎始终开启接收窗口，可随时接收下行指令。	最高	下行延迟极低	对实时性要求高、有持续电源的设备：智能电表（断电报警）、智能插座。

注意：所有设备都支持 Class A 模式。Class B 和 C 是 A 的功能扩展，C 类包含 B 类和 A 类的所有功能。

自适应数据速率
- 网络服务器会根据终端设备的信号强度、距离和信道质量，动态调整其扩频因子、带宽和编码率。离网关近、信号好的设备会用更快的速率传输，减少空中传输时间，为其他设备腾出信道容量。
安全机制
- 两层加密：
  - 网络会话密钥：用于网络层，验证设备身份，防止非法设备接入。
  - 应用会话密钥：用于应用层，端到端加密有效载荷，确保数据内容对网络运营商也不可见。
- 每次传输都使用动态帧计数器，防止重放攻击。
工作频段
- 在不同地区使用不同的非授权 ISM 频段，例如：
  - 中国： 470-510MHz
  - 欧洲： 868MHz
  - 北美： 915MHz
- 采用“监听前发送”机制，避免信道冲突。

优势：

局限性：

LoRaWAN 是一种为“万物互联”中“低速、少量、长续航”通信需求而生的广域网络协议。 它通过星型拓扑、自适应速率、分级设备类型和双重安全机制，在广阔的物理空间内高效、可靠、安全地连接海量低功耗物联网设备，是构建大规模传感网络的重要支柱技术。
