ble透传模块之蓝牙调试助手测试

droplin 1
Viewed 1049

一、准备工作

  • 测试环境：安卓手机
  • 测试工具：nRF Connect (下载链接)image.png
  • 测试模块：VG6328A-Pro、VG6328A-Plus、VG218xxx、VG6328A

二、nRF Connect使用操作

订阅服务操作

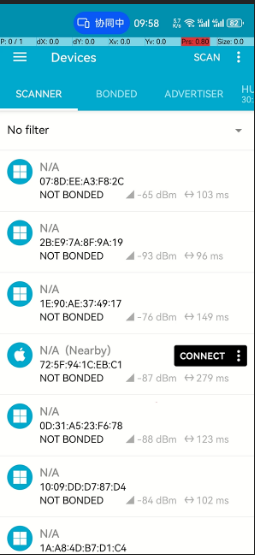

  • 打开APP，在列表区域下拉或点击SCAN按钮，开始扫描周围的蓝牙设备

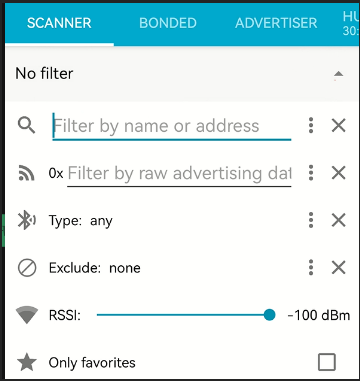

  • 点击列表头部的输入框选择显示过滤条件

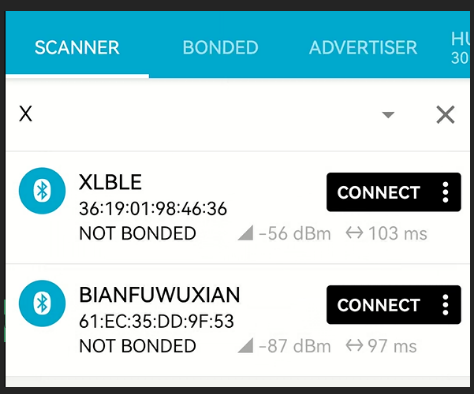

  • 只显示广播名称中带有X的设备
  • 点击CONNECT按钮开始连接

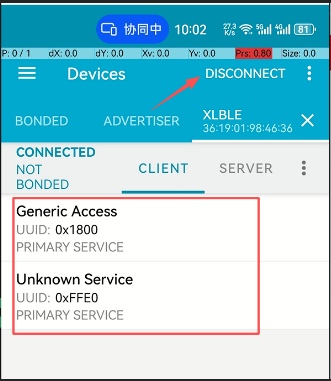

  • 连接成功，下方会显示出蓝牙设备所有的服务
  • 根据VG6328A的规格书描述，模块的订阅接收服务为：
    • 服务UUID：0xFFE0
    • 特征UUID：0xFFE2

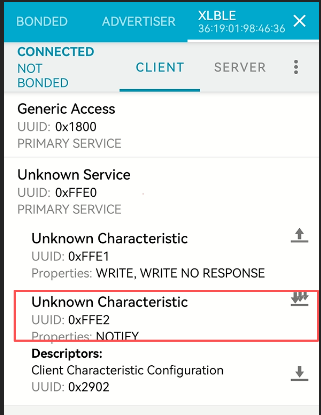

  • 所以我们只需点击特征UUID：0xFFE2右侧的图标image.png就可以打开订阅了

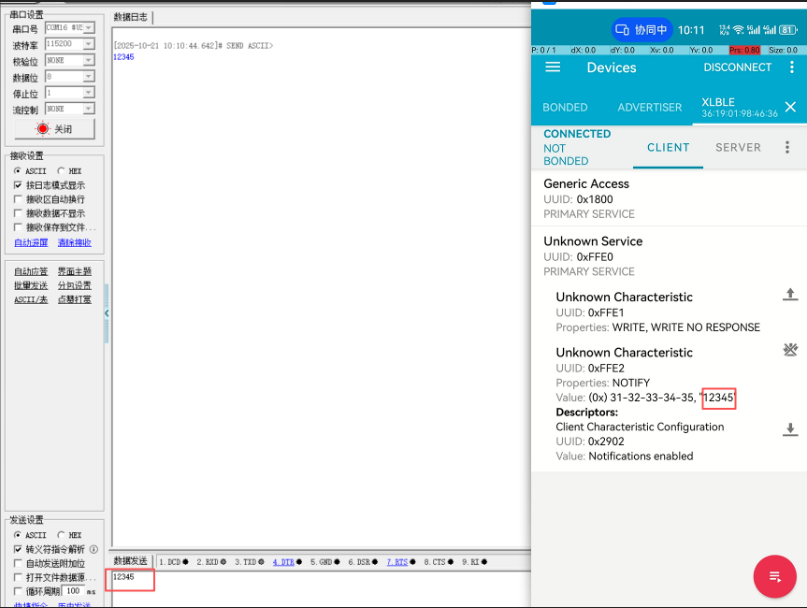

  • 当模块串口的Rx引脚有透传数据的时候，APP就会显示收到的透传数据

APP下发透传数据操作

  • 根据VG6328A的规格书描述，模块的写服务为：
    • 服务UUID：0xFFE0
    • 特征UUID：0xFFE1

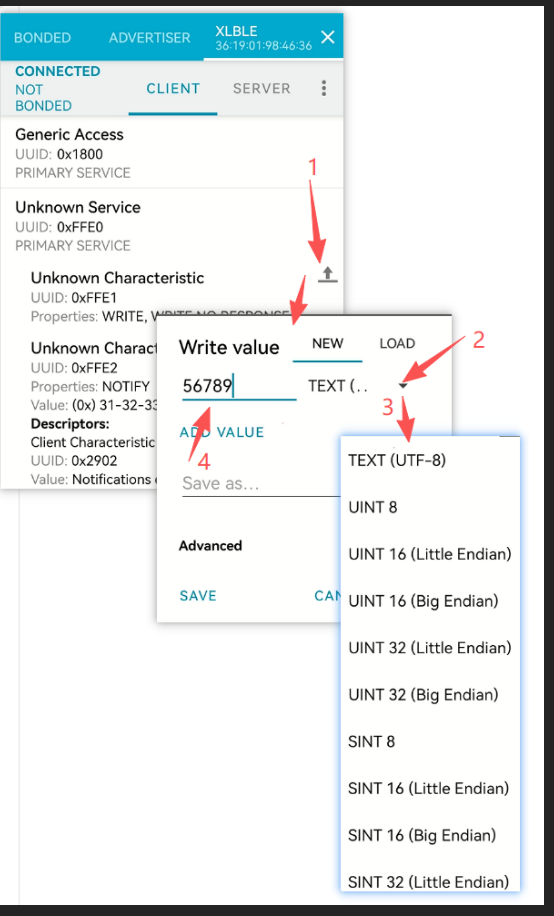

  • 所以我们可以通过特征UUID：0xFFE1服务向模块发送透传数据

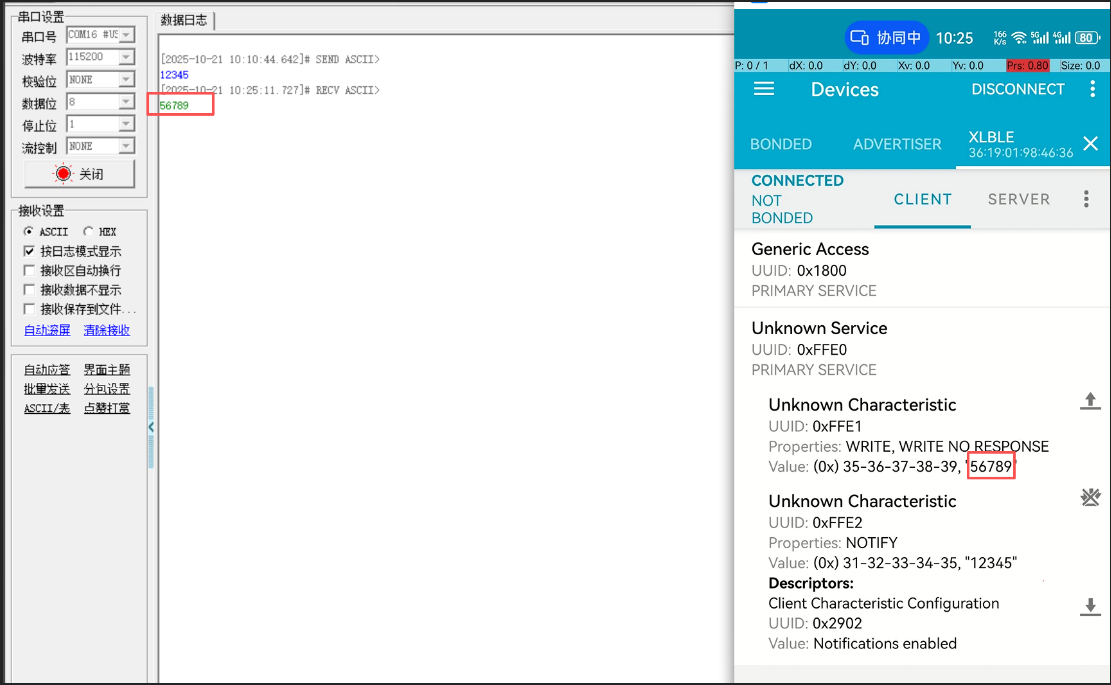

  • 向模块发送透传数据字符串56789
nrf-connect 蓝牙ble
1 Answers

蓝牙透传调试问题分析

  • 检查硬件连接： VCC、GND、串口TX，RX要交叉和对方的串口连接。
  • 供电电压： VCC电压是否符合规格书标称。
  • 以上两个步骤测试完后，可以通过蓝牙调试助手扫描看是否能发现目标设备，如果能发现表示供电没问题。
  • 先使用串口转USB模块连接电脑进行调试，调试正常了再通过MCU等方式对接。首先先确定串口转USB模块能正常使用，可以通过自发自收的方式测试，Tx、Rx短路，上位机发数据，能正常收到表示正常。
  • 串口波特率： 串口波特率是否匹配上
  • 接下来可以通过数据透传测试串口的TX、Rx是否正常。
  • 串口Tx可以通过蓝牙调试助手下发透传数据，如果模块串口能发出正确的数据，表示串口Tx正常。
  • 串口Rx可以通过串口透传数据上发给蓝牙调试助手，调试助手先打开notify订阅功能，然后就可以看到串口上发的数据里。
